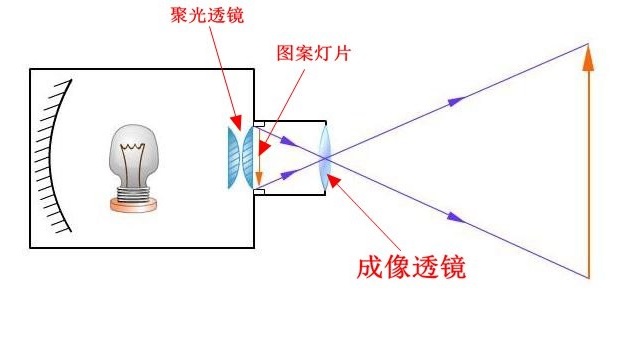

投影燈 的成像是利用凸透鏡成像原理，當物體到凸透鏡的距離在1倍焦距和2倍焦距之間時，成倒立、放大的實像．當凸透鏡成放大實像時，物體越靠近凸透鏡，所成像越大．越遠離凸透鏡時，所成像越小，因此，要想讓像變大些，應使圖案燈片移近成像鏡頭．但所成的像到鏡頭的距離也發生變化，若不相應地改變鏡頭與銀幕間的距離，銀幕上的像就是模糊的，遵循凸透鏡成像時的規律：物距減小時，像變大，像距變大；應適當增大鏡頭與銀幕間的距離，即應將投影燈遠離銀幕。我們?cè)谑褂猛队盁魰r(shí)，都需要調節鏡頭，使成像變的清晰，調節鏡頭的過程就是在改變圖案燈片到成像鏡頭的距離（即物距）

投影燈的種類很多，但其基本結構和原理大致相同。一般由光學、機身、機械傳動、電氣控制四部分構成。

光學部分是投影燈的主要組成部分，其作用是用足夠強的光線透射圖案燈片，在投影面上呈現出放大了的清晰的影像。它由光源、聚光透鏡（或反射鏡）、成像鏡頭等組成。
